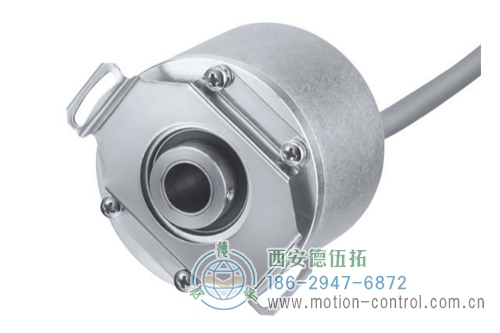

AC58-Interbus光電絕對值通用編碼器
分辨率可編程設置（K3)
分辨率高達24Bit
預置（K3)
方向（K3）
診斷LED指示
應用于風電，工廠自動化，工程機械，醫療，冶金，石油&天然氣，造紙，矢量電機，航空等領域。



AC58-Interbus光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-12位
防護等級：IP64/IP67
最高轉速：12,000 RPM

AC58-Interbus光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-Interbus光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：220mA/250mA（單圈/多圈）

AC58-Interbus光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：總線外殼連接：IP67；電纜連接或M23（Conin）：IP64（IP67可選）
工作溫度：-40°C~+70°C
儲存溫度：-40°C~+85°C

AC58-Interbus光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	總線外殼連接：IP67 電纜連接或M23(Conin):IP64(IP67可選)
最大軸載	軸向40/徑向60N
最高轉速	12000min-1（短時），10 000min-1（連續）
啟動轉矩1	≤ 0.01Nm
轉動慣量	3.8×10-6kgm2
安裝軸的軸向跳動(軸套)	±1.5mm
安裝軸的徑向跳動(軸套)	±0.2mm
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +70℃
存儲溫度	-40℃ ~ +85℃
軸的材料	不銹鋼
外殼的材料	鋁
重量	約350g(單圈)，約400g(多圈)
連接	總線外殼，帶3個密封電纜出口 總線外殼，帶2×M23連接器(Conin)的1.5m電纜，12腳，軸向或徑向

¹ 在20℃時

技術數據（電氣）

整體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
電源電壓	直流 10 ~ 30V
典型空載電流	220mA(單圈，推薦外部保險：T 0.25A) 250mA(多圈，推薦外部保險：T 0.25A)
EMC	干擾發射符合 EN50081-2標準 抗干擾符合 EN50082-2標準
單圈分辨率	10 ~ 12 位
多圈分辨率	12 位
輸出代碼	32位二進制
線性	±1/2LSB
規范 / 協議	ENCOM-Profil K3=ID-Code 37,K2=ID-Code 36
可編程設置	方向，預置，偏移，分辨率
輸出電流1	總線外殼帶2×M23連接器，最大電流4.5A(推薦外部保險絲：T4.5A) 對于其它連接，最大電流2A(推薦外部保險絲：T2A)
波特率	500KBaud
數值更新	每600μs
總線終端電阻	通過 DIP 開關設置

¹ 額定電源電壓下的回路電流

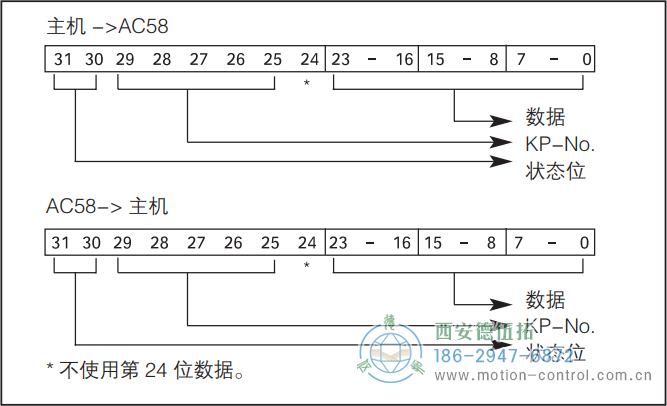

Interbus 數據格式 K2/K3

	差分信號[RS 485]
	ENCOM 規范K3、K2、32位，二進制過程數據
數據格式	Sμspi-地址	0	1	2	3
(按Phoenix端子)	字節編號	3	2	1	0
ID-Code K2	36H(=54，二進制)
ID-Code K3	37H(=55，十進制)

Interbus K3可編程功能

功能 (通過總線傳輸配置參數可直接設置)	預設置 (生產廠家標準設置)	客戶 專用參數
順時針旋轉的代碼順序	遞增
偏置(KP-No.05)	0
預設置(KP-No.04)	0
縮放系數(KP-No.08)	11

¹ 最大分辨率

電氣連接 帶M23連接器(Conin)電纜，12腳(按照ENCON遠程安裝總線標準)

引腳	信號
1	D02
2	D02
3	DI2
4	DI2
5	D01
6	D01
7	DI1
8	DI1
9	RBST
10	GND-信號輸出1
11	0V(電源電壓)
12	直流10`30V

¹ 由于絕緣0V(電源電壓)不相同；通常使用T型岐管架將RBST輸入邏輯設置為“0”

電氣連接 總線外殼，帶2×M23連接器(Conin)，9腳(按照ENCOM遠程安裝布線標準)

引腳	入(9腳針)	出(9腳針)
1	D01	D02
2	D01	D02
3	DI1	DI2
4	DI1	DI2
5	GND-信號輸出1	GND-信號輸出1
6	PE2	PE2
7	直流10`30V(SELV)	直流10`30V(SELV)
8	0V(電源電壓)	0V(電源電壓)
9	N.C.	RBST

¹ 由于絕緣0V(電源電壓)不相同；通常使用T型岐管架將RBST輸入邏輯設置為“0”
² 功能性接地； 與編碼器外殼連接。

電氣連接 總線外殼，帶3個密封電纜出口

連接夾(12級)入(9腳針)
1	UB+
2	GND
3	DI1+
4	DI1-
5	D01+
6	D01-
7	D02+
8	D02-
9	DI2+
10	DI2-
11	RBST
12	GND

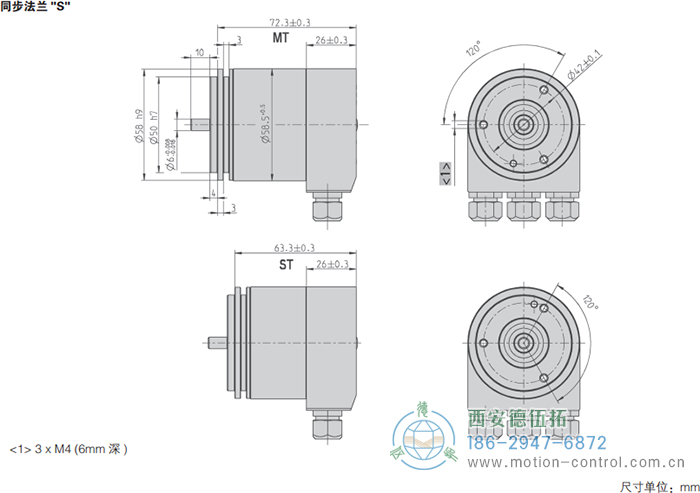

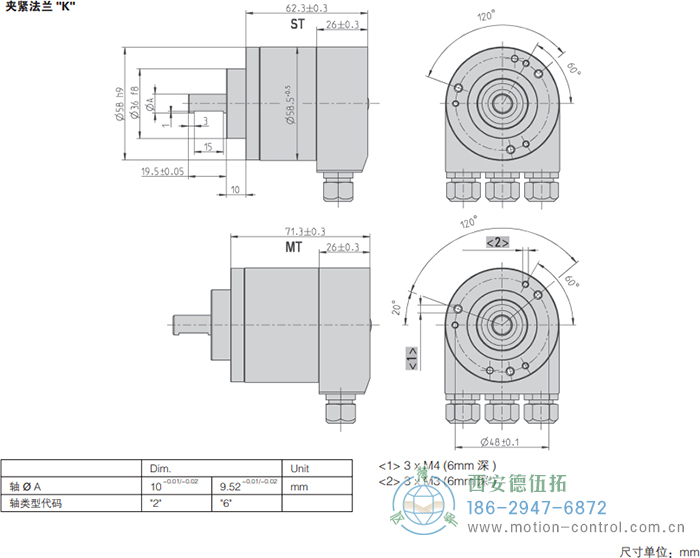

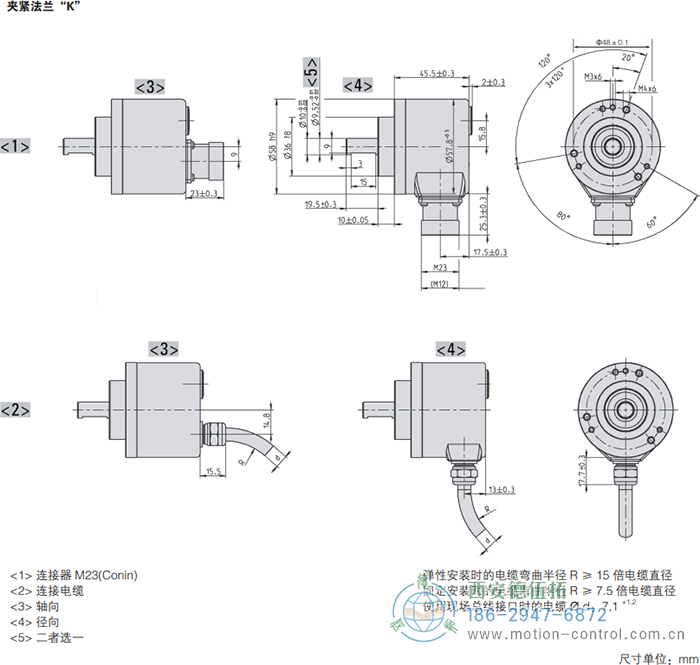

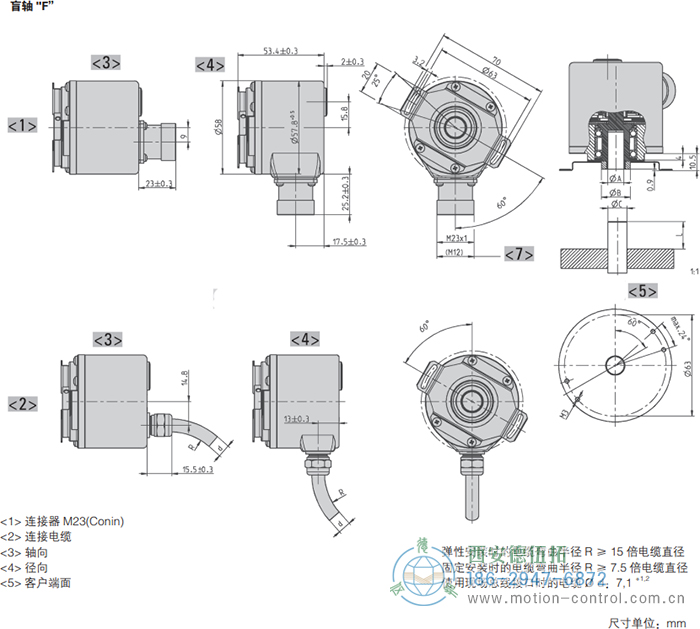

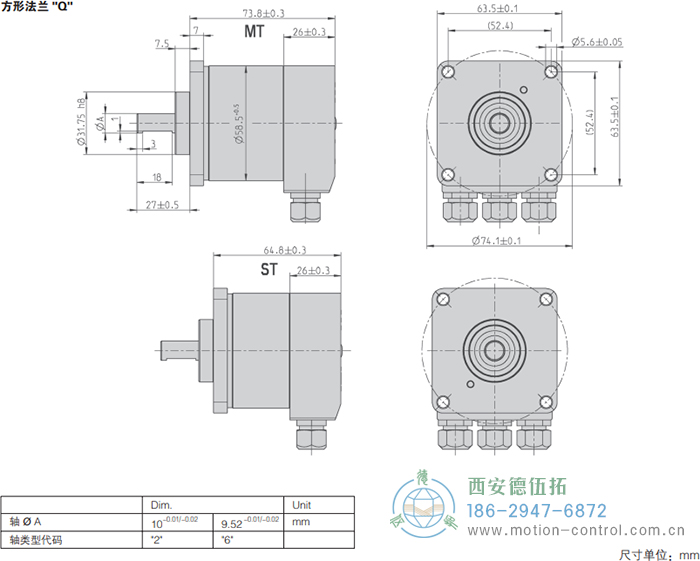

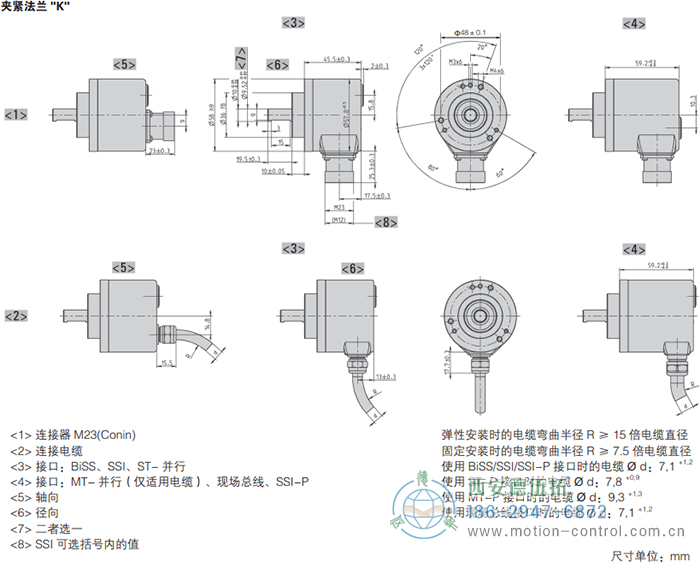

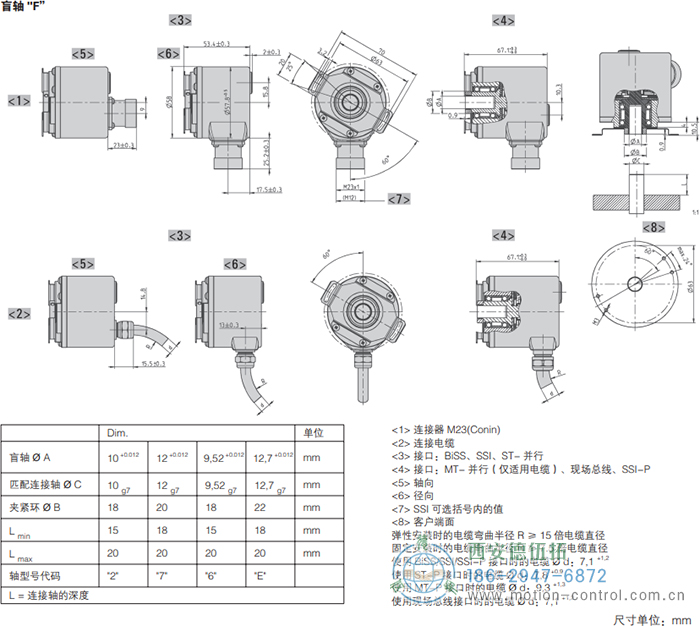

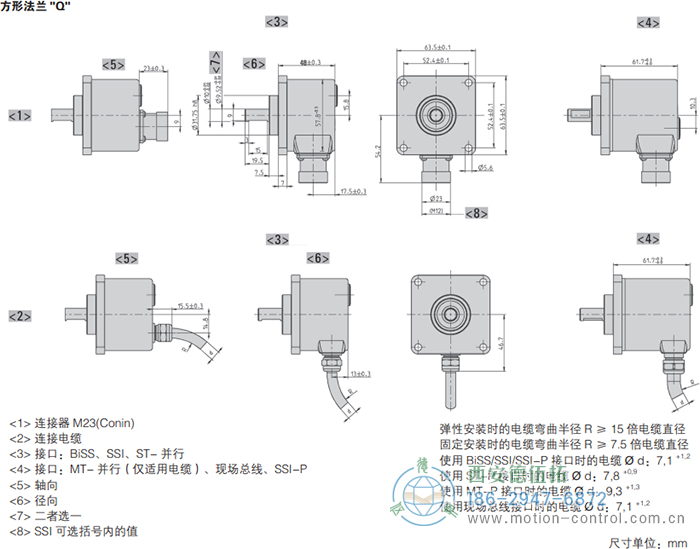

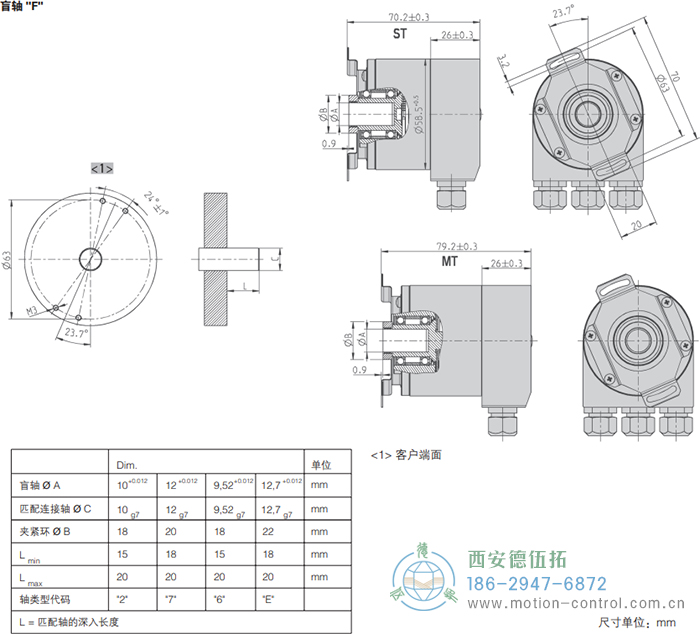

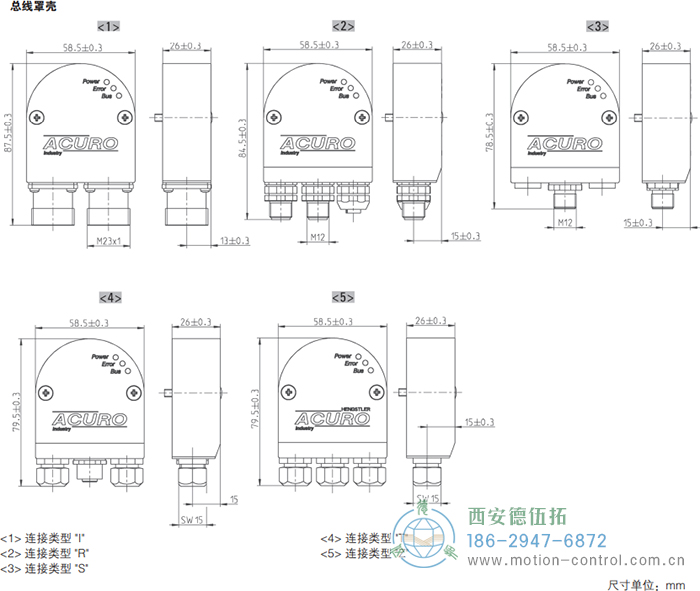

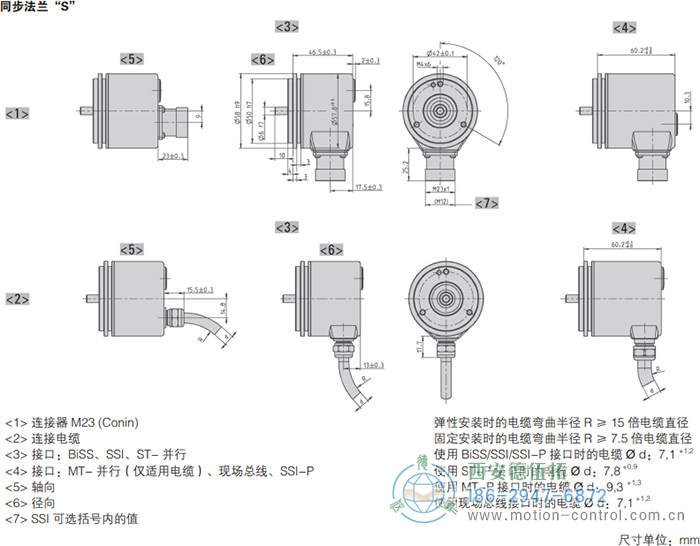

AC58-Interbus光電絕對值通用編碼器外形及安裝尺寸

AC58-Interbus光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC58-Interbus光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑1	接口	連接方式
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 1212 12 位單圈 + 12 位單圈	E 直流10`30V	S.41 同步法蘭, IP64, 6 mm S.71 同步法蘭，IP67，6mm K.42 夾緊法蘭, IP64 , 10 mm K.72 夾緊法蘭, IP67 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm K.76 夾緊法蘭, IP67 , 9.52 mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.72 方形法蘭，IP67，10mm Q.46 方形法蘭，IP64，9.52mm Q.76 方形法蘭，IP67，9.52mm	I2 Interbus K2 I3 Interbus K3	I 總線外殼，帶2×M23連接器(Conin)，9腳，徑向，順時針 Z 總線外殼，帶3個密封電纜出口 A-B5-C 帶M23連接器(Conin)的1.5m電纜，12腳，軸向 B-B5-C 帶M23連接器(Conin)的1.5電纜，12腳，徑向

¹ 對于 電纜連接防護等級IP67的產品不帶LED指示燈(連接代碼A-B5-C 和B-B5-C)
粗體字表示優先配置版本。
